Які бувають скляні козирки та навіси

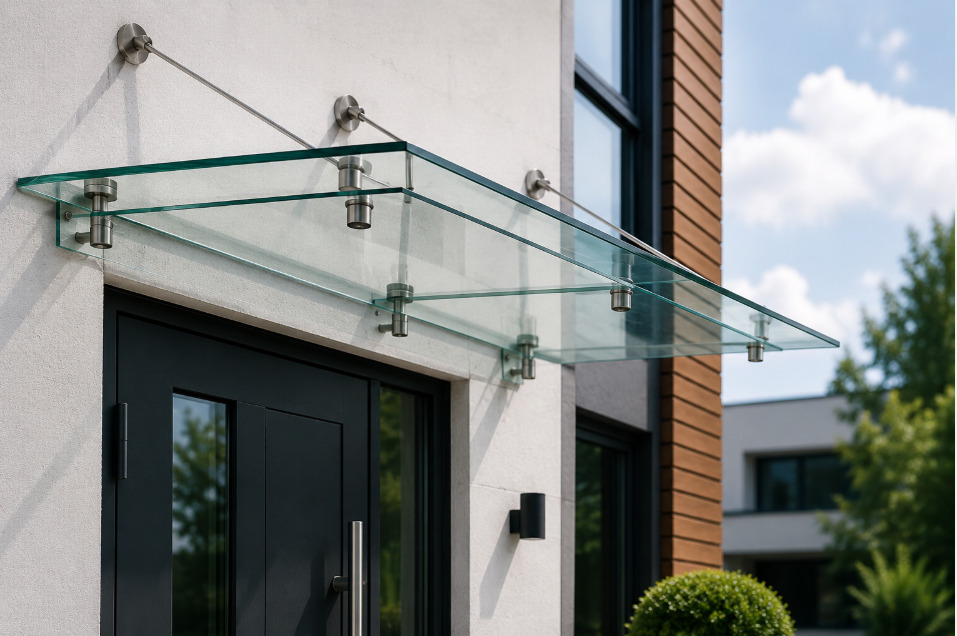

Скляний навіс або козирок - це конструкція зі скла та металевого кріплення, яка встановлюється над входом, вікном, терасою або іншою частиною будівлі для захисту від опадів і прямого сонця. На відміну від класичних навісів з металу або полікарбонату, скляні конструкції зберігають візуальну відкритість простору і не перекривають природне освітлення.

Скляні дахи, навіси і козирки використовуються як у приватному, так і в комерційному будівництві. Їх встановлюють над вхідними групами житлових будинків і котеджів, над терасами та верандами, над входами в магазини, ресторани, офісні центри та готелі. Панорамні скляні дахи застосовуються для перекриття зимових садів, внутрішніх дворів, атріумів і відкритих зон відпочинку. Скляні навіси для автомобілів захищають парковки та під'їзди.

Основна перевага скляних конструкцій полягає в тому, що вони виконують захисну функцію, але при цьому не затемнюють і не візуально обтяжують фасад. Скло пропускає природне світло, тому простір під навісом залишається освітленим навіть у похмуру погоду.

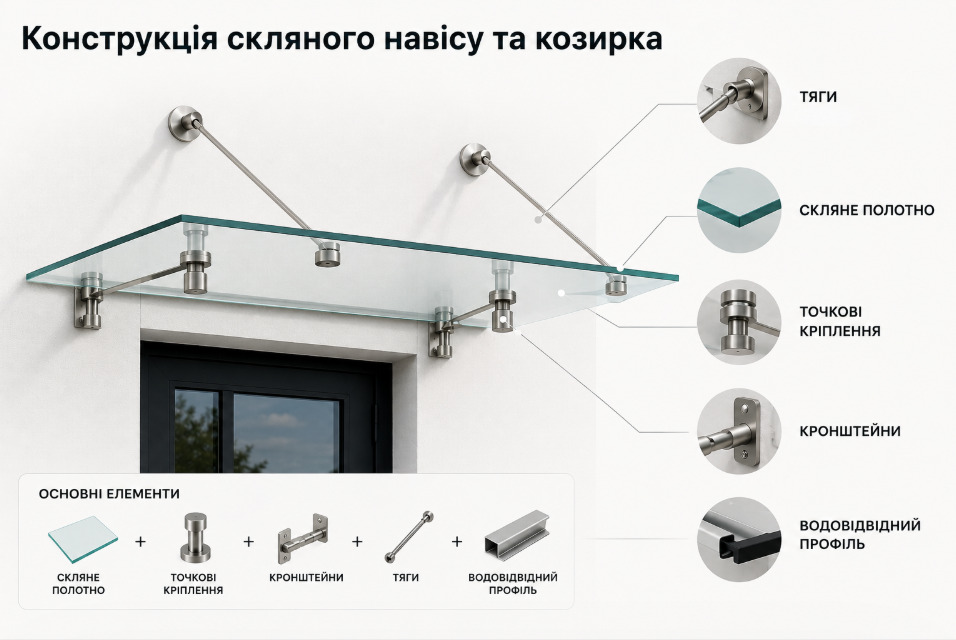

Конструкція скляного навісу та козирка

Скляний навіс складається з кількох елементів, які разом утворюють єдину несучу систему. Основою конструкції є скляне полотно - один або кілька листів безпечного скла, які виконують роль покрівлі. Скло точно вирізається під потрібний розмір і форму, після чого на виробництві проводиться обробка кромок і за необхідності свердляться монтажні отвори.

Кріплення скла до будівлі забезпечується за допомогою кронштейнів або вантів. Кронштейни - металеві консольні елементи, що монтуються у стіну і підтримують скляну панель знизу або з боків. Ванти - це металеві тяжі або троси, які утримують козирок зверху, кріплячись до стіни або цоколю будівлі вище рівня скла. Система на вантах дозволяє отримати ефект парячого козирка без масивних опор.

Фурнітура для скляних навісів виготовляється з нержавіючої сталі або алюмінієвих сплавів. Ці матеріали витримують значне навантаження від ваги скла і стійкі до атмосферних впливів. Кріпильні елементи - ванти, болти-павуки та кронштейни, можуть бути хромованими, матовими або темними залежно від архітектурного рішення.

Для панорамних дахів і розсувних систем використовується алюмінієвий каркас - профільна рама, яка монтується по периметру конструкції і є основою для скляних секцій. Каркас забезпечує геометричну стабільність всієї конструкції і дозволяє реалізовувати великопрогінні рішення без проміжних опор.

Ущільнювачі та герметики закривають стики між скляними панелями і між склом та рамою. Вони забезпечують водонепроникність конструкції і компенсують теплове розширення матеріалів.

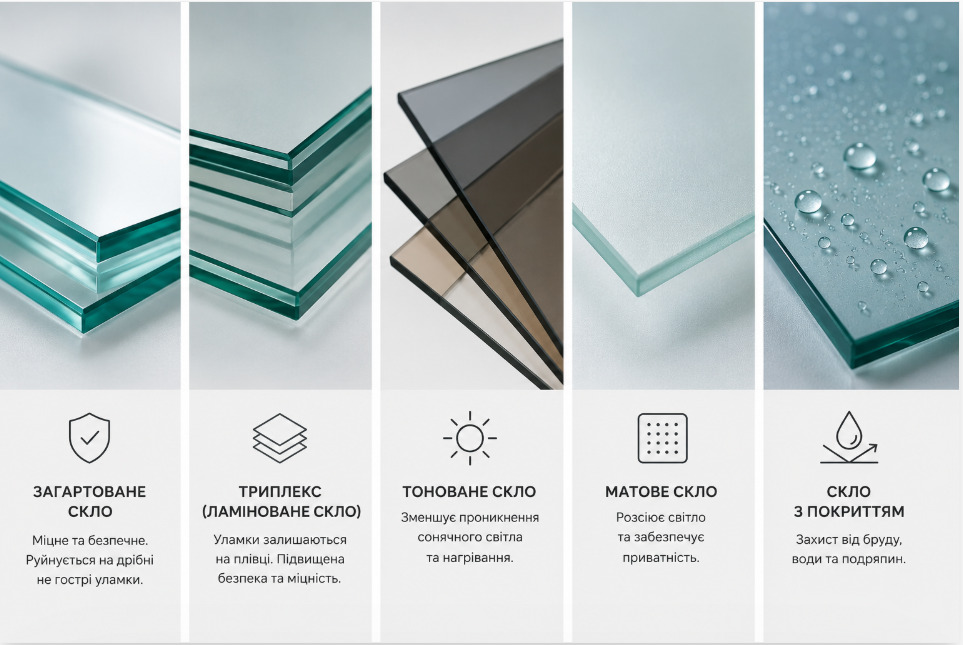

Яке скло використовують для навісів і дахів?

Для скляних навісів і дахів використовується виключно безпечне скло. Звичайне листове скло не підходить для таких конструкцій через ризик утворення великих гострих осколків при пошкодженні.

• Загартоване скло є найпоширенішим матеріалом для козирків і навісів. Під час виробництва лист скла нагрівається до температури близько 650–700 °C, після чого різко охолоджується потоком повітря. Ця термічна обробка збільшує міцність скла в 4–5 разів порівняно зі звичайним. При сильному механічному впливі загартоване скло руйнується на дрібні безпечні фрагменти без гострих країв. Для навісів і козирків використовується загартоване скло товщиною 8 мм або 10 мм залежно від розміру прогону та навантаження.
• Триплекс (ламіноване скло) - багатошарова конструкція з двох або більше листів скла, з'єднаних між собою полімерною плівкою EVA або PVB. Якщо таке скло руйнується, уламки залишаються приклеєними до внутрішньої плівки - конструкція зберігає форму і не розсипається. Саме тому триплекс є обов'язковим матеріалом для горизонтальних скляних поверхонь: дахів, навісів над пішохідними зонами, скляних перекриттів. У разі пошкодження триплексного козирка або даху людина, яка перебуває під ним, залишається в безпеці. Найбільш поширені конфігурації: триплекс 44.2 (два листи по 4 мм), 55.2, 66.2 або 5.1.6 для потовщених варіантів.
• Тоноване скло має затемнений відтінок - графіт, бронза, синій або зелений. Тонування знижує світлопропускання та ультрафіолетове випромінювання. Графітове тоноване скло є популярним вибором для навісів над вхідними групами - воно виглядає стримано і добре поєднується з темними металевими кріпленнями.
• Матове скло розсіює пряме сонячне світло, знижуючи перегрів простору під навісом. Матова поверхня отримується шляхом піскоструминної або хімічної обробки. Такий варіант використовується над терасами та зонами відпочинку.
• Скло з покриттям має спеціальний тонкошаровий напилення, яке відбиває частину інфрачервоного випромінювання і знижує нагрів. Застосовується у великих скляних дахах і зимових садах для підтримання комфортної температури.

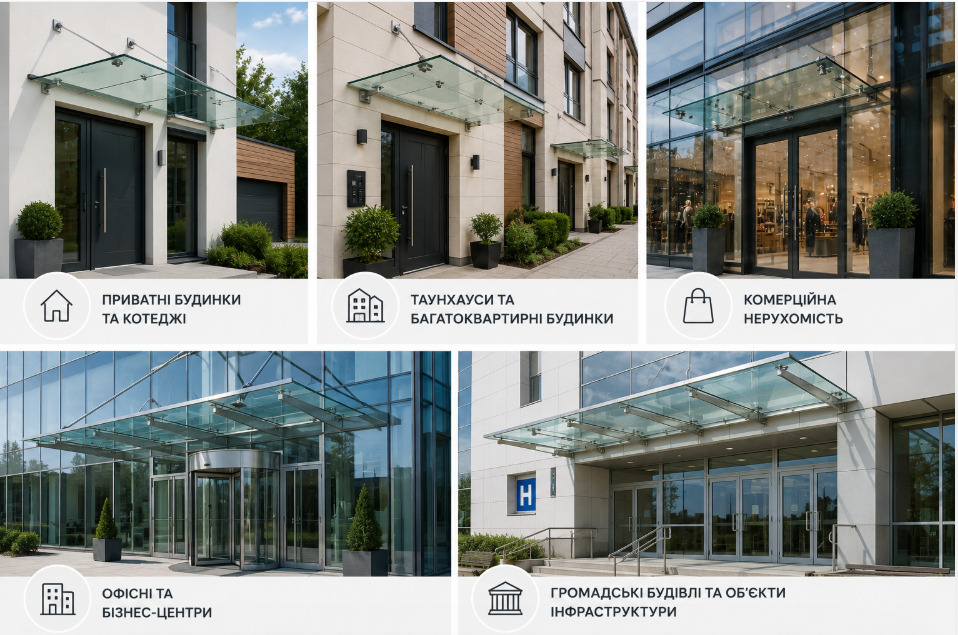

Де встановлюють скляні навіси та козирки?

• Приватні будинки та котеджі. Найпоширеніший варіант - козирок над вхідними дверима. Скляний козирок захищає двері та зону входу від дощу і снігу, але при цьому не затемнює фасад. Скляні навіси встановлюють також над терасами, верандами, зонами барбекю та літніми кухнями. Для гаражів і парковок під навісом застосовуються ширші конструкції на стійках або консольні навіси на кронштейнах.
• Таунхауси та багатоквартирні будинки. Над входами в під'їзди та приватними вхідними групами в таунхаусах скляні козирки є стандартним елементом фасадного рішення. Вони уніфікують вигляд фасаду і захищають мешканців під час входу та виходу.
• Комерційна нерухомість. Над входами в магазини, ресторани, готелі та салони краси скляні навіси виконують одночасно представницьку та захисну функцію. Прозорість скла дозволяє зберегти вигляд вітрини та фасадного підсвічування. У торгових центрах скляні навіси над вхідними групами можуть мати великий прогін і складну форму.
• Офісні та бізнес-центри. У бізнес-центрах скляні навіси над входами вписуються в скляні фасадні системи будівлі та підкреслюють сучасний архітектурний стиль. Для великих вхідних груп використовуються конструкції у фасадній системі або пристінні навіси на консольних кріпленнях.
• Громадські будівлі та об'єкти інфраструктури. Скляні навіси використовують над входами в медичні центри, освітні заклади, спортивні комплекси та транспортні вузли.

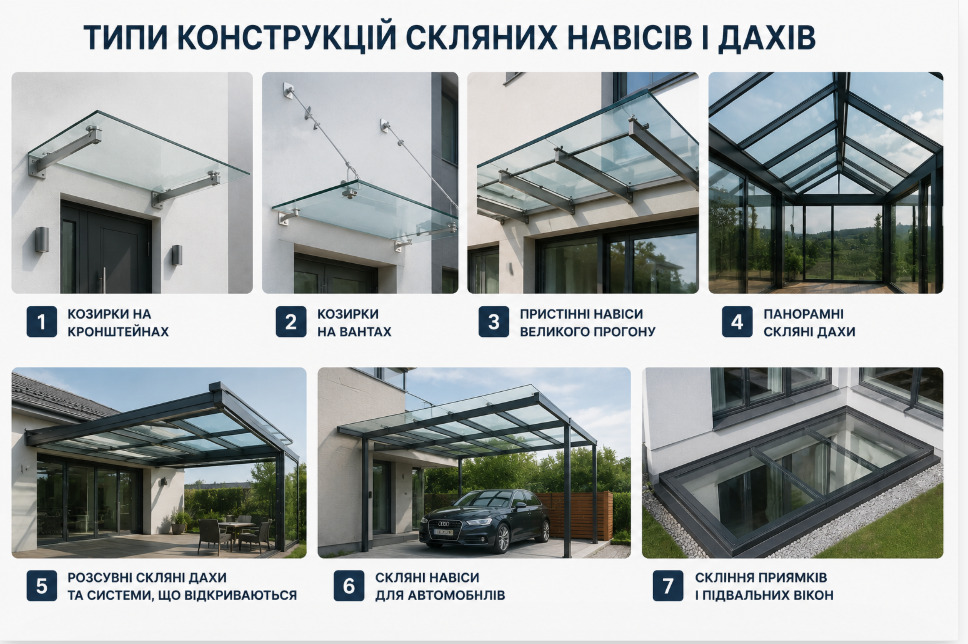

Типи конструкцій скляних навісів і дахів

Козирки на кронштейнах

Козирок скляний на кронштейнах - найбільш поширений тип скляного навісу над входом. Металеві кронштейни замуровуються або кріпляться до стіни будівлі і підтримують скляне полотно знизу. Конструкція проста в монтажі та надійна в експлуатації. Кронштейни можуть бути прямими або фігурними, з хромованою або матовою поверхнею. Скло кріпиться до кронштейнів через гумові прокладки-демпфери, які запобігають контакту скла з металом і компенсують вібрації.

Такий тип козирка підходить для прорізів шириною від 0,8 до 3 м. Для ширших прольотів кількість кронштейнів збільшується або використовуються посилені консольні елементи.

Козирки на вантах

Козирок на вантах утримується металевими тяжами, які кріпляться до стіни вище рівня скла. Скло начебто підвішене у повітрі - нижньої опори немає, що створює ефект легкості та мінімалізму. Ванти виготовляються з нержавіючої сталі і можуть бути круглими у перетині або пласкими. Точки кріплення вантів до скла обладнуються спеціальними болтами-павуками з розширювальними втулками.

Козирки на вантах виглядають більш витончено, ніж на кронштейнах, але потребують більш стійкої стіни для кріплення, оскільки навантаження від ваги скла та вітру передається на верхні точки кріплення.

Пристінні навіси великого прогону

Для накриття великих зон - парковок, тераси ресторану, вхідної зони торгового центру - застосовуються пристінні скляні навіси великого прогону. Конструкція спирається на несучий алюмінієвий або сталевий каркас, одна сторона якого кріпиться до стіни будівлі, а інша - на стійки або колони. Скляне покриття монтується у секціях у каркасних профілях. Загальна довжина таких конструкцій може досягати 10 м і більше.

Панорамні скляні дахи

Панорамний скляний дах - це повноцінне скляне перекриття приміщення або відкритого простору. Застосовується для зимових садів, атріумів, внутрішніх дворів, веранд і тераскових надбудов. Конструкція складається з алюмінієвого несучого каркаса і скляних секцій, які монтуються в ньому.

Кут нахилу скляного даху підбирається так, щоб забезпечити відведення атмосферних опадів. Мінімальний рекомендований ухил для скляних дахів - 5–7 градусів. Для більшого комфорту в літній період у панорамних дахах можуть передбачатися секції, що відкриваються, або системи вентиляції.

Розсувні скляні дахи та системи, що відкриваються

Розсувна скляна система дозволяє відкривати дах над терасою або верандою в теплу погоду і закривати при дощі або вітрі. Скляні панелі пересуваються по алюмінієвих направляючих і можуть складатися в одну сторону або у дві. Управління здійснюється вручну або за допомогою електроприводу.

Такі системи особливо популярні для ресторанних терас, літніх кафе та приватних будинків, де власник хоче мати можливість і повністю відкрити простір, і захиститися від негоди.

Скляні навіси для автомобілів

Навіс скляний для автомобілів на кронштейнах або каркасних опорах захищає стоянку від дощу та сонця, зберігаючи при цьому відкритий вигляд. Конструктивно такий навіс складається з несучих стійок, горизонтальних балок і скляного покриття. Для парковок зазвичай використовується триплекс або посилене загартоване скло.

Скління приямків і підвальних вікон

Скляні козирки та накривки встановлюються над приямками підвальних вікон і технічних люків. Вони захищають підпільний простір від потрапляння опадів, але пропускають природне освітлення.

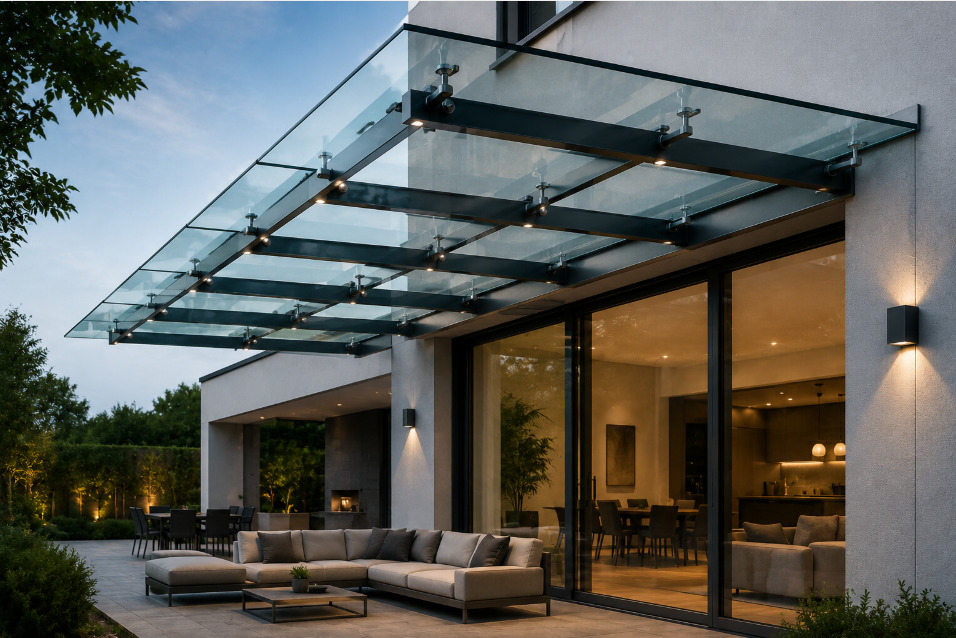

Переваги скляних навісів і козирків

• Захист від атмосферних опадів без затемнення Скляний навіс виконує ту ж функцію, що й традиційний металевий: захищає від дощу, снігу та граду. При цьому скло пропускає природне світло, тому простір під козирком і фасад будівлі залишаються освітленими. Вхідна зона не затемнюється, а вітрина магазину або освітлення над дверима залишаються добре видимими.
• Естетична нейтральність і сучасний вигляд Скляні конструкції виглядають легко і не перевантажують фасад. Вони добре поєднуються з будь-яким архітектурним стилем: мінімалізмом, хай-теком, лофтом, скандинавським стилем і навіть з класичними фасадами. На відміну від металевих козирків, скло не вступає в конфлікт із кольором або текстурою фасадного матеріалу.
• Висока міцність і безпека Загартоване скло і триплекс, що застосовуються для навісів, у кілька разів міцніші за звичайне скло. Вони витримують навантаження від снігу, вітру та механічних ударів. При пошкодженні загартоване скло розсипається на дрібні безпечні фрагменти, а триплекс зберігає цілісність конструкції завдяки полімерній плівці. Саме тому горизонтальні скляні поверхні - дахи і навіси над людьми - виготовляються виключно з триплексу.
• Стійкість до атмосферних впливів Скло не реагує на вологу, не іржавіє і не вигорає на сонці. Воно зберігає прозорість і не жовтіє з часом, на відміну від полікарбонату. Алюмінієва та нержавіюча фурнітура також стійка до корозії. Завдяки цьому скляні навіси зберігають вигляд протягом багатьох років без необхідності фарбування або заміни матеріалів.
• Простота догляду Поверхня скла очищується стандартними засобами для миття скла. Забруднення, птаховий послід і залишки листя видаляються без особливих зусиль. Фурнітура з нержавіючої сталі не потребує спеціального обслуговування
• Варіативність форм і розмірів Скляні навіси можуть бути прямокутними, трапецієподібними, трикутними, увігнутими або мати складну геометрію. Розмір визначається шириною прорізу і необхідним виносом. Козирки можуть встановлюватися під нахилом або горизонтально. Колір тонування скла і тип обробки поверхні підбираються під фасадне рішення.
• Тривалий строк служби Скло, як матеріал, не піддається старінню у звичайному розумінні цього слова. Воно не втрачає прозорості, не деформується і не руйнується під впливом часу. Правильно змонтований скляний навіс з якісною фурнітурою може прослужити десятки років без капітального ремонту. Основним елементом обслуговування є перевірка стану герметиків і кріплень - зазвичай раз на кілька років.

Скільки коштує скляний навіс або козирок?

Вартість скляного навісу або козирка формується з кількох складових: ціни скла, вартості фурнітури та кріплення, обробки кромок і свердління монтажних отворів, а також монтажних робіт.

Нижче наведено орієнтовні ціни на типові конструкції.

Козирок над входом на кронштейнах (1 м² скла, ширина ~1,2–1,5 м)

Козирок на вантах (1 м², ширина ~1,2–1,5 м)

Пристінний навіс великого прогону (від 3 м довжини)

Що найбільше впливає на вартість

Найбільший вплив на ціну має тип скла і його площа, тип і складність кріпильної системи, а також розмір прогону. Козирки на кронштейнах коштують менше, ніж на вантах, через більшу трудомісткість кріплення вантової системи. Тоноване або матове скло дорожче за прозоре. Складна форма козирка - трикутна або із заокругленими кутами, збільшує вартість різки та обробки. Значну частку вартості складають монтажні роботи, особливо при великих прогонах або складному доступі.

Часті запитання про скляні навіси та козирки

• Чи можна встановити скляний козирок над вхідними дверима приватного будинку?
  Так. Козирок над вхідними дверима - один із найпоширеніших варіантів застосування скляних навісів у приватному будівництві.
• Яке скло безпечніше для горизонтального навісу - загартоване чи триплекс?
  Для горизонтальних поверхонь над людьми рекомендується триплекс. При пошкодженні він зберігає цілісність і не розсипається.
• Чи витримує скляний козирок навантаження від снігу?
  Так, якщо конструкція розрахована з урахуванням снігового навантаження для відповідного регіону. Це визначається на етапі проектування.
• Яка мінімальна товщина скла для козирка?
  Мінімально - 8 мм загартоване або триплекс 33.2. Для прогонів понад 1,5 м рекомендується 8–10 мм або триплекс 44.2.
• Чи потемніє скло з часом?
  Ні. На відміну від полікарбонату, скло не жовтіє і не втрачає прозорості під дією ультрафіолету.
• Як доглядати за скляним навісом?
  Регулярне миття водою з засобом для скла і м'якою губкою. Раз на кілька років - перевірка стану герметиків і кріплень.
• Чи підходить скляний козирок для фасаду з цегли?
  Так. Кронштейни або ванти кріпляться у цегляну стіну за допомогою анкерних болтів відповідного розміру.
• Чи можна замовити козирок нестандартної форми?
  Так. Скло вирізається під будь-який розмір і форму - прямокутник, трапецію, трикутник, П-подібна форма.
• Чи потрібен нахил у скляного козирка?
  Бажаний мінімальний нахил 3–5° для відведення води. Якщо козирок горизонтальний, необхідно передбачити бокове відведення.
• Чи можна встановити скляний дах над терасою?
  Так. Для цього використовується панорамний скляний дах або пристінний навіс на каркасі. Покриття виконується з триплексу.
• Що таке скляний дах, що відкривається?
  Це розсувна система, у якій скляні панелі переміщуються по направляючих. Дозволяє відкривати простір над терасою в теплу погоду.
• Чи підходить тоноване скло для навісу?
  Так. Графітове або бронзове скло знижує яскравість і перегрів і добре виглядає на фасаді.
• Скільки важить скляний козирок?
  1 м² загартованого скла товщиною 10 мм важить близько 25 кг. Вага враховується при розрахунку кріплення.
• Чи можна встановити навіс над вікном?
  Так. Невеликі козирки над вікнами захищають підвіконня від дощу і знижують засвітлення приміщення в спекотний день.
• Що міцніше - скляний чи полікарбонатний козирок?
  Загартоване скло і триплекс значно міцніші та довговічніші за полікарбонат. Полікарбонат жовтіє і деградує через 5–10 років.
• Чи можна встановити скляний навіс над парковкою?
  Так. Для парковок застосовуються консольні навіси або конструкції на стійках зі скляним покриттям.
• Яке кріплення надійніше - на кронштейнах чи на вантах?
   Обидва варіанти надійні при правильному монтажі. Кронштейни простіша і дешевша система. Ванти більш естетичне рішення.
• Чи можна встановити козирок над дверима таунхауса?
  Так. Козирки над вхідними групами таунхаусів - один з найпоширеніших варіантів.
• Чи потрібен козирок, якщо є великий звис даху?
  Якщо карниз даху достатньо захищає вхід, козирок може не знадобитися. В інших випадках - рекомендований.
• Який розмір козирка підходить для стандартних вхідних дверей?
  Стандартний козирок над дверима шириною 0,9–1,2 м і виносом 0,8–1,5 м. Точні розміри залежать від ширини прорізу і архітектурного рішення.
• Чи встановлюють скляні козирки на фасадах зі скляними панелями?
  Так. Скляний козирок органічно вписується в скляний фасад і може бути частиною єдиної фасадної системи.
• Чи можна виконати козирок із матового скла?
  Так. Матове скло розсіює сонячне світло і дає більш рівномірне освітлення зони під козирком.
• Що таке лофт-навіс?
  Лофт-навіс - конструкція у стилі лофт, де скляне полотно монтується на чорних матових або темних металевих кронштейнах. Популярний варіант для сучасних фасадів.
• Чи можна встановити підсвічування скляного козирка?
  Так. LED-підсвічування монтується в кріпленнях або по периметру скла. Підсвічений козирок виглядає ефектно в нічний час.
• Скільки часу займає виготовлення і монтаж козирка?
  Стандартний козирок виготовляється і монтується за 5–14 робочих днів залежно від складності конструкції і завантаженості виробництва.
• Чи дає скло звукоізоляцію під навісом?
  Скло не призначене для звукоізоляції і не суттєво знижує рівень шуму. Для навісів ця характеристика, як правило, не є визначальною.
• Чи потрібен дозвіл на встановлення скляного козирка?
  Для невеликих козирків над дверима у більшості випадків дозвіл не потрібен. Для великих конструкцій, що змінюють фасад будівлі, слід уточнити вимоги місцевих норм.
• Чи можна встановити скляний козирок самостійно?
  Монтаж скляного козирка потребує спеціального інструменту, досвіду роботи зі склом і знань щодо навантажень на кріплення. Самостійна установка не рекомендується - краще звернутися до фахівців.
