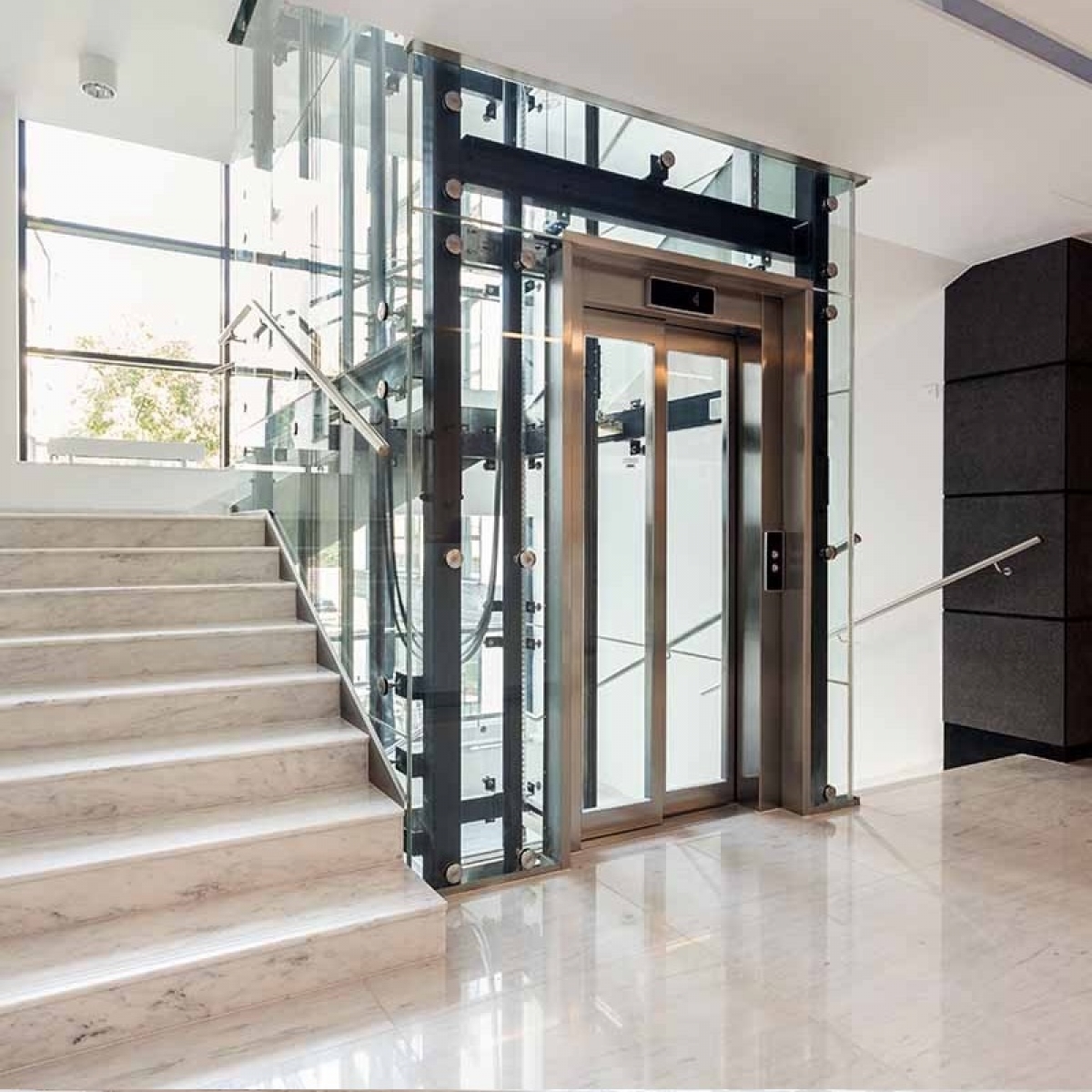

Lift Glazing "Olvera" - скління шахти ліфта в житловому будинку

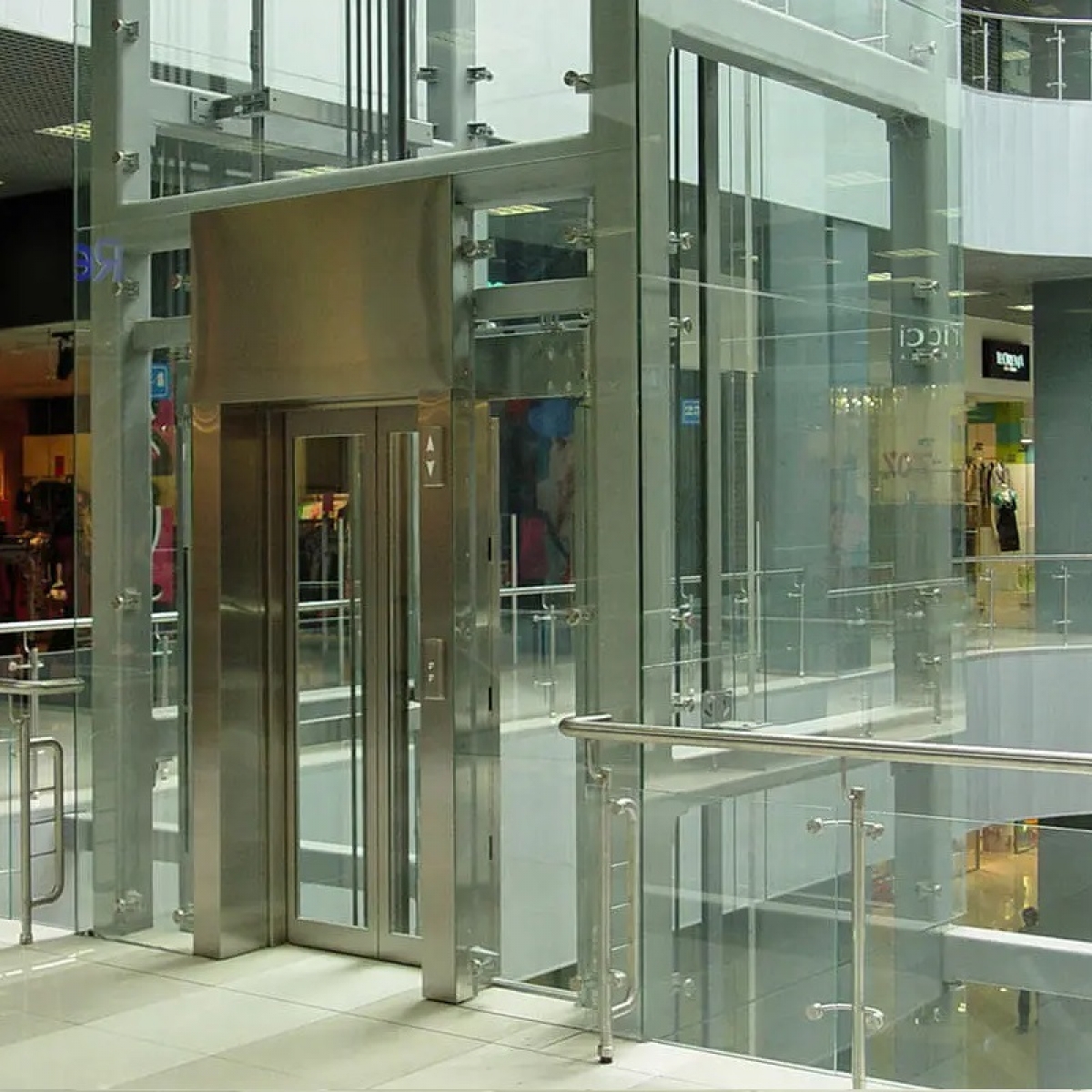

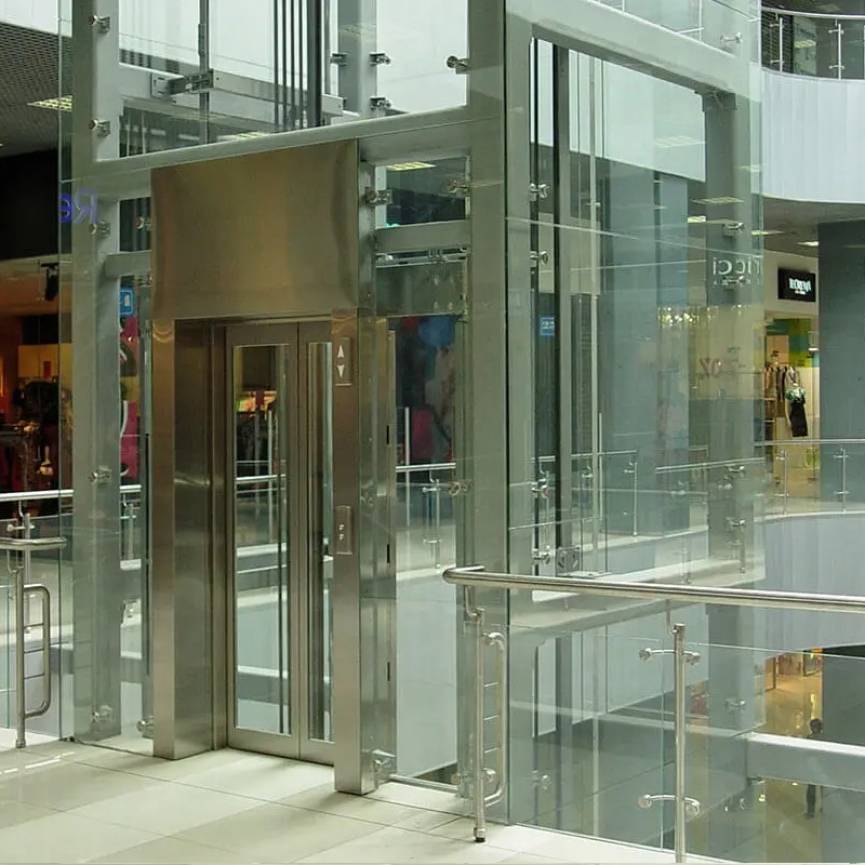

Скляна шахта ліфта це сучасне архітектурне огородження будинкових та інших ліфтів, у якому вертикальна конструкція для переміщення кабіни виконана із загартованого або ламінованого скла. Такий формат часто застосовують у житлових комплексах, торгових центрах, офісних будівлях і приватних резиденціях, де важливе поєднання естетики, безпеки та функціональності. Скління шахти ліфта дозволяє не лише візуально розвантажити простір, але й інтегрувати ліфтовий вузол в інтер’єр або фасад без порушення стилістики. Такий підхід особливо актуальний для об’єктів з панорамним видом, сучасним оформленням холів або лофт-стилем.

Конструкція скляних шахт ліфта

Скляна шахта ліфта будується як інженерна система, де прозорість не зменшує жорсткість конструкції. Її основа це несучий каркас, до якого кріпляться скляні панелі.

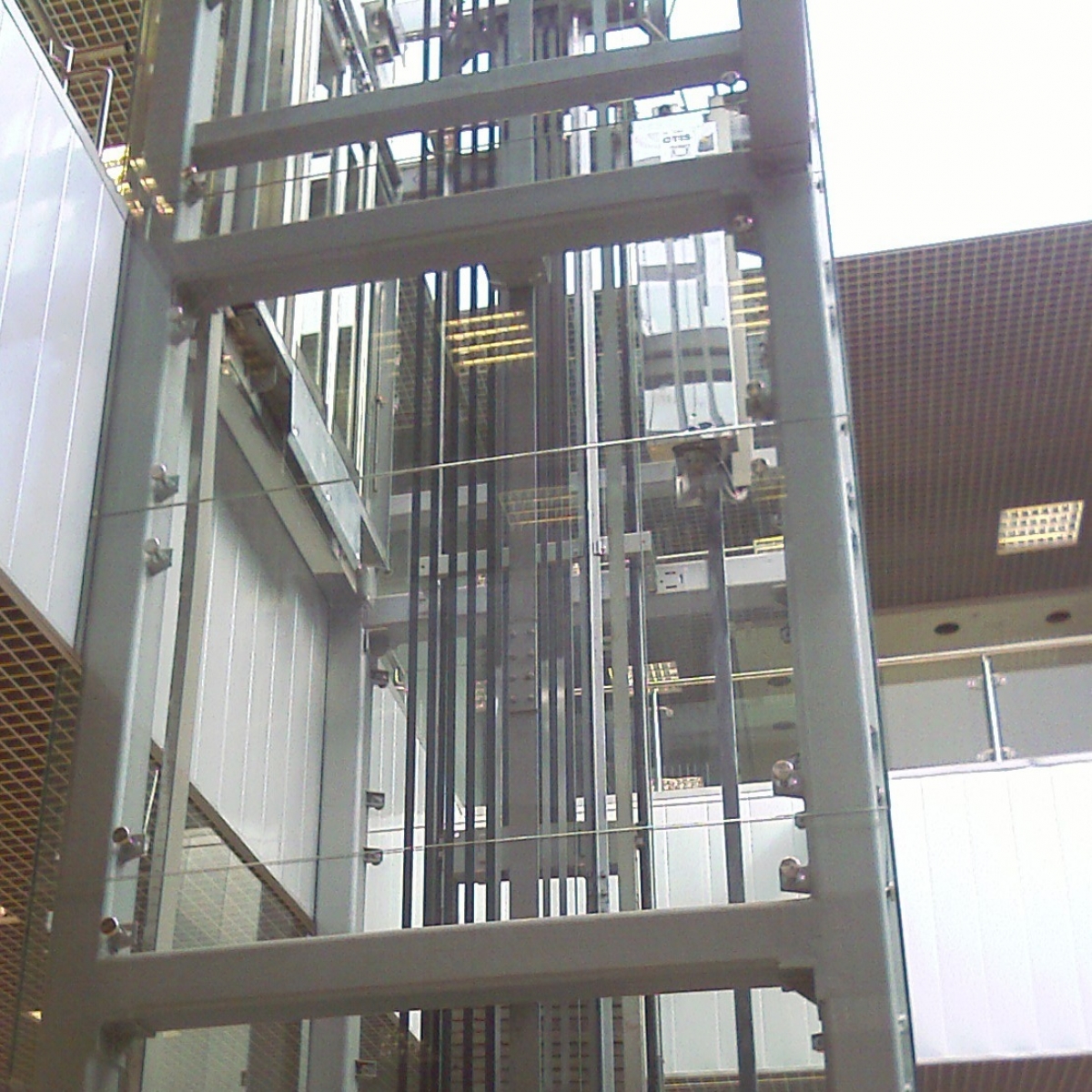

Несуча частина скляної шахти ліфта — це металевий або алюмінієвий каркас (стійки, ригелі, підсилювальні елементи), який сприймає основні навантаження. Для внутрішніх шахт зазвичай достатньо сталевого каркаса з антикорозійним захистом або алюмінієвих профілів, а для фасадних рішень часто закладають додаткове підсилення під вітрові навантаження та температурні деформації. Геометрія каркаса скляної шахти ліфта проєктується так, щоб витримувати робочі вібрації від руху кабіни та динамічні впливи під час пуску й гальмування, при цьому не передавати зайвий шум у приміщення.

Для скління використовуються скляні панелі шахти ліфта, які виступають огородженням по периметру. Для цього застосовують лише безпечні типи скла, найпоширеніші варіанти з яких — загартоване скло 10–12 мм або триплекс (ламіноване скло) 6.6.2, 8.8.2, 10.10.2 та інші конфігурації залежно від висоти, кроку стояків і вимог до безпеки. Якщо потрібна підвищена стійкість до пошкоджень і максимальна безпека у випадку удару, перевагу надають триплексу, бо він утримує уламки на плівці й зберігає бар’єрну функцію.

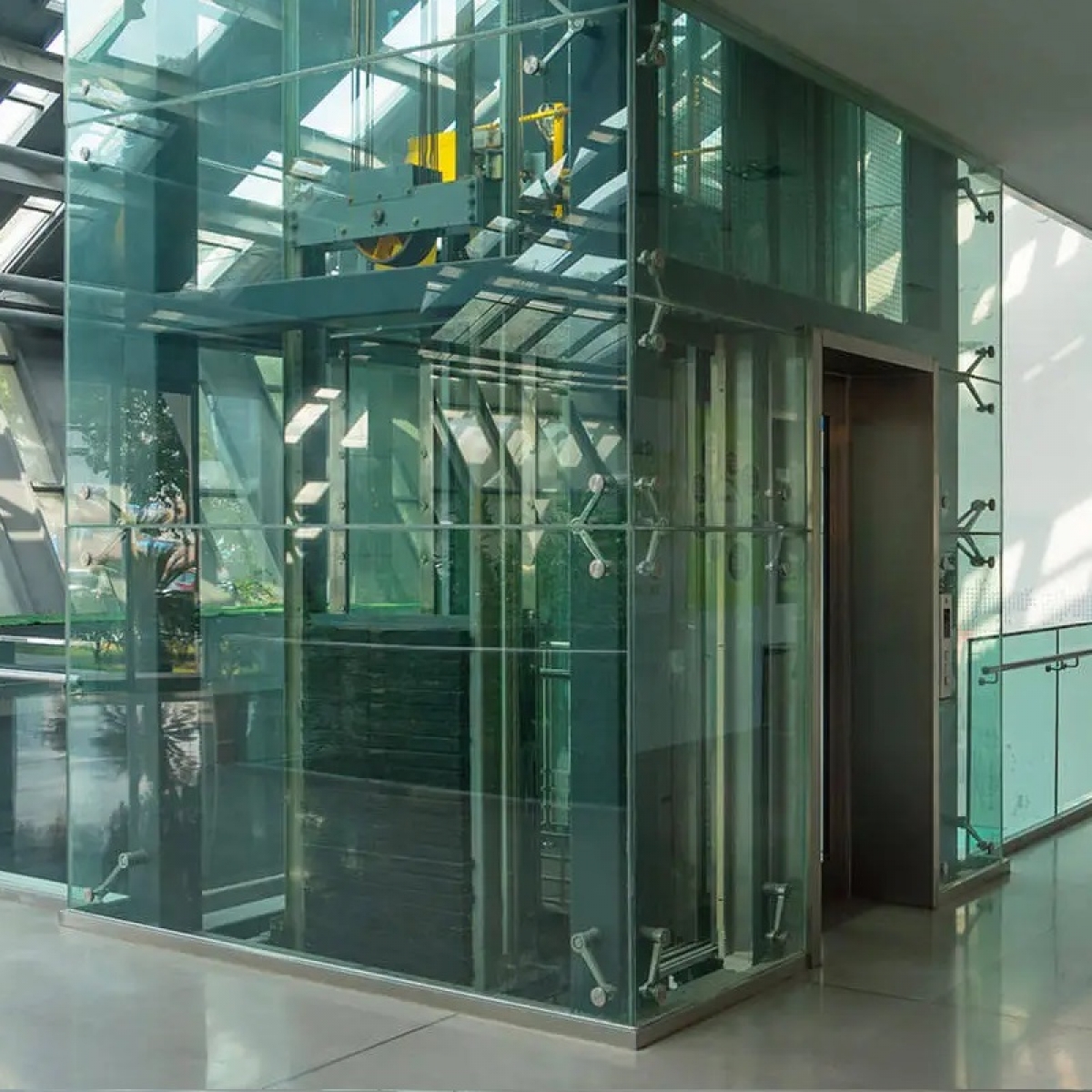

Кріплення скла шахти ліфта виконується або точковими тримачами, або через профільні (канальні) системи. Точкові кріплення дають легкий вигляд і мінімум видимих елементів, але вимагають дуже точної геометрії отворів і правильної роботи з напруженнями в склі. Профільні системи забезпечують рівномірніший розподіл навантаження по кромці скла та часто застосовуються у високих шахтах або там, де потрібна підвищена жорсткість.

Стики між панелями та примикання до каркаса шахти ліфта закриваються ущільнювачами й герметиками, що забезпечує акуратний вигляд і захист від пилу. Якщо проєктом передбачено вентиляцію, у конструкцію інтегрують технологічні зазори або спеціальні секції, які не порушують загальний вигляд і не знижують безпечність.

Окремо проєктується верх скляної шахти ліфта та зони біля дверей на поверхах, за потреби додають декоративні накладки, приховані кабель-канали, елементи під підсвітку або інші дизайнерські рішення, але все це робиться так, щоб не порушити доступ для сервісу ліфтового обладнання.

Як відбувається монтаж скляної шахти ліфта

Монтаж скляної шахти ліфта виконується поетапно, роботи починаються не зі скла, а з перевірки фактичного стану отворів, перекриттів і точок кріплення, щоб майбутні скляні панелі шахти ліфта стали без підрізань “на місці” і без ризику сколів під час затягування фурнітури.

Перший етап - технічне обстеження та заміри. Інженер перевіряє геометрію шахти, вертикальність, наявні закладні, стан перекриттів, доступ для монтажу, а також розміщення ліфтового обладнання, напрямні, дверні портали, кабельні траси. На цьому ж етапі узгоджуються наступні рішення: тип скла (загартоване або триплекс), формат кріплення (точкове чи профільне), необхідність тонування, матування, підсвітки, вентиляційних зазорів. Якщо об’єкт у процесі будівництва, окремо узгоджують, які закладні елементи потрібні і де їх розмістити, щоб монтаж пройшов без переробок.

Другий етап - підготовка основи та каркаса. Якщо каркас уже є, його перевіряють на жорсткість, точність розмірів і відповідність проєкту. За потреби виконують підсилення, вирівнювання, антикорозійну обробку, встановлюють або доробляють закладні. Якщо каркас виготовляється з нуля, його монтують по розбивці з фіксацією контрольних осей, виставляють у рівень і закріплюють так, щоб конструкція стабільно тримала геометрію до завершення всіх робіт.

Третій етап - підготовка скла та фурнітури до встановлення. Скляні панелі шахти ліфта виготовляються за кресленнями з урахуванням технологічних зазорів, отворів під кріплення, кромок і обробки. Перед підйомом на місце монтажу кожну панель оглядають, перевіряють маркування, відповідність розмірам, стан кромки, чистоту поверхні. Окремо готують фурнітуру, прокладки, втулки, ущільнювачі та герметики. У скляних шахтах ліфта зазвичай використовують антивандальні рішення і матеріали, стійкі до зносу, щоб вузли не розхитувалися від вібрацій у процесі експлуатації.

Четвертий етап - монтаж скляних панелей шахти ліфта. Скло встановлюють послідовно, зазвичай знизу вгору або по секціях, залежно від доступу і схеми каркаса. При точкових кріпленнях панель заводять у позицію, виставляють по рівню, після чого фіксують через прокладки, що ізолюють скло від металу. При профільному кріпленні панель заводять у базовий профіль, центрують і фіксують притискними елементами, щоб навантаження розподілялося рівномірно по кромці. Після первинної фіксації перевіряють площинність, шви, зазори між панелями, а також щоб скло не мало контакту з вузлами, де можливі удари або тертя при роботі ліфта.

П’ятий етап - герметизація, ущільнення та фінішна обробка вузлів. Стики між панелями та примикання до каркаса закривають ущільнювачами, встановлюють декоративні накладки, виконують герметизацію там, де це потрібно за проєктом. Якщо шахта частково виходить у зовнішній контур будівлі, герметизації приділяють особливу увагу, щоб уникнути протягів, потрапляння вологи та пилу. За необхідності інтегрують підсвітку, приховані кабель-канали, елементи вентиляції або технологічні люки для сервісу.

Шостий етап - контроль якості та здача робіт. Після монтажу перевіряють міцність усіх кріплень, відповідність зазорів, відсутність люфтів, якість герметизації, чистоту скла, узгодженість примикань до дверних порталів і облицювання холів. За результатом замовнику передають рекомендації з догляду, базові правила експлуатації та умови гарантії, щоб скляна шахта ліфта зберігала і вигляд, і безпечність у довгостроковій перспективі.

Переваги та недоліки скляних шахт ліфта

Скляна шахта ліфта дає відчутний архітектурний ефект і водночас накладає певні вимоги до проєктування та сервісу. Найсильніша сторона такого рішення це візуальна легкість. Скляні панелі шахти ліфта не перекривають простір, пропускають світло, роблять хол або сходову клітку світлішими, а у випадку атріумів і великих вхідних груп створюють виразний сучасний акцент без зайвих конструктивних деталей.

Додатковий плюс це керований дизайн. Можна підібрати прозорість, тонування, матування, плівки, декор, підсвітку, а також узгодити вигляд зі стилем ЖК. У практичному плані скління дає зручність експлуатації, тому що поверхні легко мити, пил не накопичується в рельєфі, а стан вузлів кріплення візуально контролюється під час огляду.

При правильному підборі матеріалів безпека не страждає. Для таких рішень застосовують загартоване скло або триплекс, тому у разі пошкодження ризик травм суттєво нижчий, а сама конструкція проєктується під реальні навантаження, включно з вібраціями від роботи ліфта, локальними ударами й температурними деформаціями.

Разом із цим є й недоліки, які варто чесно врахувати на старті. Основний мінус це бюджет. Скління шахти ліфта зазвичай дорожче за класичні непрозорі варіанти облицювання, тому що включає безпечне скло, точні виміри, фурнітуру, інженерні розрахунки та складніші монтажні роботи.

Другий момент це вимогливість до геометрії. Скляні панелі шахти ліфта не пробачають перекосів каркаса, неточних закладних або помилок у зазорах, тому проєктування й монтаж мають бути виконані професійно.

Третій нюанс це догляд за зовнішнім виглядом. На прозорому склі швидше видно сліди, розводи, пил, особливо у вхідних групах з великим трафіком, тому потрібен регулярний клінінг або вибір практичніших покриттів, наприклад матування чи тонування.  Також потрібно врахувати акустику. Скло може відбивати звук, і якщо в холі є “дзвінкі” поверхні, інколи доводиться додатково продумувати шумопоглинання або застосовувати триплекс з кращими акустичними властивостями.
